Mở đầu
Có một pin, một bóng đèn pin, một công tắc, các đoạn dây nối. Làm cách nào để bóng đèn pin phát sáng?
Trả lời:

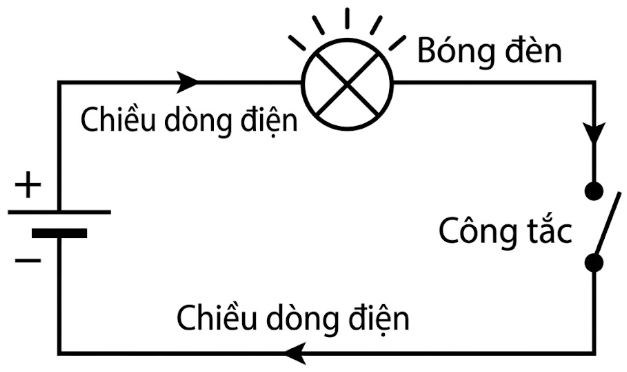

- Để làm cho bóng đèn pin phát sáng, ta cần dùng các đoạn dây dẫn nối ghép các thiết bị lại với nhau thành một mạch điện kín. Khi công tắc được đóng lại, dòng điện từ nguồn sẽ chạy qua dây tóc bóng đèn, làm đèn sáng.
I. Mạch điện và các bộ phận của mạch điện

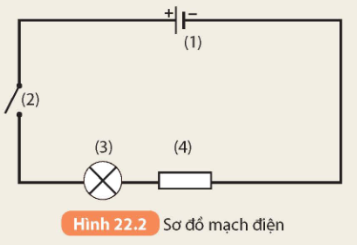

Hoạt động 1 SGK Khoa học tự nhiên 8 (trang 92): Vẽ sơ đồ của mạch điện trong Hình 22.1.
(1) Nguồn điện
(2) Khoá K
(3) Bóng đèn
(4) Điện trở
Hoạt động 3 SGK Khoa học tự nhiên 8 (trang 92): Mắc mạch điện gồm pin, bóng đèn, công tắc, dây nối. Tiến hành kiểm tra và đóng công tắc để đảm bảo mạch điện kín và đèn sáng. Nếu đèn không sáng, tìm nguyên nhân.
Gợi ý:

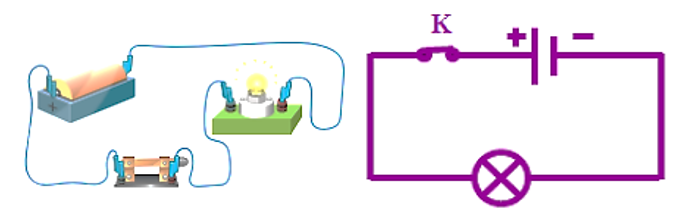

- Các bạn mắc mạch điện như sơ đồ sau, khi đóng công tắc để đảm bảo mạch điện kín và đèn sáng.
+ Nguồn điện: Kiểm tra xem pin còn điện hay hết ⇒ Nếu hết thì thay pin mới.
+ Bóng đèn: Dây tóc bên trong bị cháy/đứt ⇒ Nếu bóng hỏng thì thay bóng mới.
+ Mạch dẫn: Tiếp điểm tại các chốt cắm bị lỏng, dây nối bên trong bị đứt ngầm ⇒ Siết chặt các mấu nối hoặc thay dây dẫn khác để đảm bảo mạch kín hoàn toàn.

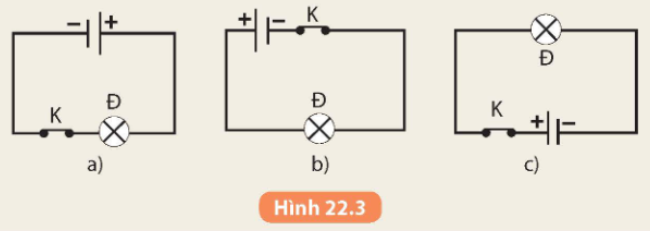

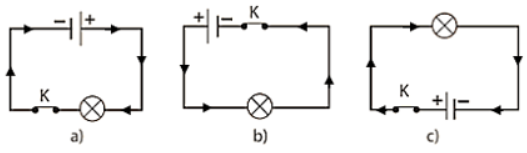

Hoạt động 4 SGK Khoa học tự nhiên 8 (trang 93): Dòng điện cung cấp bởi pin hoặc acquy có chiều không đổi gọi là dòng điện một chiều. Người ta quy ước chiều dòng điện trong mạch điện là chiều từ cực dương của nguồn điện qua dây nối và các dụng cụ tiêu thụ điện tới cực âm của nguồn điện. Vẽ mũi tên chỉ chiều dòng điện trong các sơ đồ mạch điện ở Hình 22.3.
II. Công dụng của cầu chì, cầu dao tự động, rơle, chuông điện
Câu hỏi 1 SGK Khoa học tự nhiên 8 (trang 93): Trong mạng điện của gia đình có sử dụng cầu chì không? Nếu có thì cầu chì mắc ở vị trí nào? Có công dụng gì?
Trả lời:
- Trong mạng điện của gia đình có sử dụng cầu chì. Được mắc nối tiếp với các thiết bị điện trên dây nóng (dây pha). Có công dụng tự động nóng chảy và đứt mạch để ngắt nguồn điện khi xảy ra sự cố quá tải hoặc ngắn mạch, ngăn ngừa nguy cơ cháy nổ thiết bị.
Câu hỏi 2 SGK Khoa học tự nhiên 8 (trang 93): Trong mạng điện của gia đình có sử dụng cầu dao tự động không? Nó được đặt ở vị trí nào? Có công dụng gì?
Trả lời:
- Trong mạng điện nhà em có sử dụng cầu dao tự động. Vị trí cầu dao thường được đặt ở đầu nguồn điện gia đình (ngay sau điện kế) hoặc trước các nhánh mạch điện lớn, ổ cắm và công tắc.
- Công dụng: Đóng ngắt mạch điện linh hoạt bằng tay hoặc tự động bật ngắt mạch khi xảy ra sự cố sụt áp, quá tải, ngắn mạch nhằm bảo vệ toàn bộ hệ thống điện.
Câu hỏi 3 SGK Khoa học tự nhiên 8 (trang 94): Trong gia đình em có thiết bị điện nào dùng rơle? Rơle trong các thiết bị đó có công dụng gì?
Trả lời:
- Trong gia đình em có thiết bị điện dùng rơle. Thiết bị này được tích hợp sẵn trong các thiết bị gia dụng như tủ lạnh, bình nóng lạnh, nồi cơm điện, tủ điều khiển.
- Công dụng: Đóng/ngắt mạch điện tự động dựa trên các tín hiệu đầu vào (như nhiệt độ, áp suất, dòng điện), giúp kiểm soát chu trình vận hành an toàn cho máy móc.
Câu hỏi 4 SGK Khoa học tự nhiên 8 (trang 94): Nhà em có lắp chuông điện không? Chuông điện thường được đặt ở vị trí nào trong nhà? Nó có công dụng gì?
Trả lời:
- Chuông điện thường được đặt ở ngoài cửa.
- Công dụng: Phát ra âm thanh cảnh báo phục vụ cho khách đến nhà, thông báo giờ giấc làm việc, học tập hoặc phát tín hiệu khẩn cấp.
---------------------------------------
Trên đây là phần hướng dẫn chi tiết lời Giải Khoa học tự nhiên 8 Bài 22 Mạch điện đơn giản (đầy đủ nhất), giúp bạn nắm vững những kiến thức nền tảng về Mạch điện đơn giản. Hy vọng rằng những kiến thức này sẽ giúp bạn khơi dậy lòng say mê khám phá, hình thành tư duy khoa học chủ động và phát triển kỹ năng vận dụng vào các tình huống thực tế. Để xem trọn bộ lời giải chi tiết theo chương trình mới, đừng quên truy cập ngay tại link dưới đây:
