1. RTD là gì?
- RTD (Resistance Temperature Detector) là một thiết bị đo nhiệt độ được sử dụng rộng rãi trong các ngành công nghiệp hiện nay. Nó hoạt động dựa trên nguyên lý biến đổi điện trở của vật liệu khi nhiệt độ thay đổi.
- RTD thường được làm từ các vật liệu như platimum (Pt) hoặc nickel (Ni), và các loại phổ biến nhất là Pt100, Pt500, Pt1000, Ni100, Ni500. Trong số đó, Pt100 là loại RTD được sử dụng rộng nhất, đáp ứng được hầu hết nhu cầu đo nhiệt độ của người dùng.
- RTD đảm bảo tính chính xác và ổn định trong việc đo đạc nhiệt độ và thường được sử dụng trong các quy trình sản xuất, kiểm soát nhiệt độ và ứng dụng công nghiệp khác.
2. Cấu tạo của RTD là gì?
- Cảm biến nhiệt độ RTD có phần đầu dò được cấu tạo từ vật liệu Platium (dòng Pt100, Pt500, Pt1000) hoặc Niken (dòng Ni100, Ni500, Ni1000). Trong đó, vật liệu Platium được sử dụng nhiều hơn vì độ tinh khiết của Platium khá cao lên đến 99%, mang lại độ chính xác cực cao nên nó được dùng phổ biến trong các ngành công nghiệp. Ngược lại các dòng đầu dò RTD được làm vật liệu niken thường có dải đo thấp hơn, cấp chính xác, độ ổn định và độ bền thấp hơn nên thường ít được sử dụng, chúng thường chỉ có lợi thế là ít chịu ảnh hưởng của khoảng cách đo.

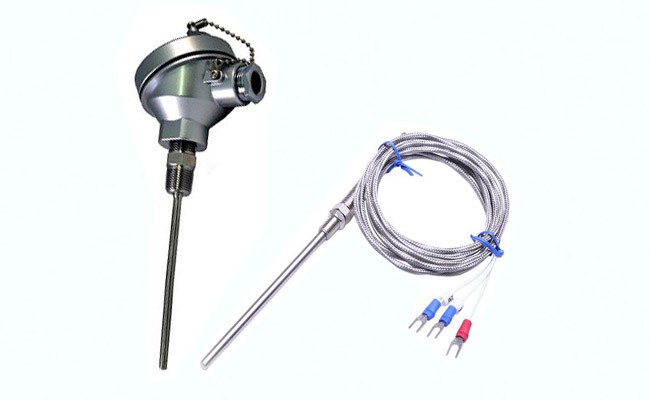

- Hiện nay, có 02 dạng RTD cơ bản là RTD dạng củ hành (là dạng có phần đầu bảo vệ cầu đấu nối ở phía trên) và RTD dạng dây. Tuy nhiên, về cơ bản chúng đều giống nhau về cấu tạo, đều bao gồm một số bộ phận chính sau đây:
+ Đầu kết nối (Connection head): Thường được làm từ nhôm aluminium, thép không gỉ stainless steel hoặc gang dẻo cast iron, có tác dụng bảo vệ cầu đấu nối, dây tín hiệu nằm bên trong. Thông thường những loại RTD dạng dây sẽ không có đầu kết nối này.
+ Kết nối cơ khí (Process connection): Là phần kết nối giúp cố định đầu dò nhiệt độ RTD vào thiết bị/hệ thống. Có hai dạng kết nối phổ biến là kết nối ren hoặc kết nối mặt bích.
+ Đầu dò cảm biến (sensing element): Là phần chứa kim loại (Platium hoặc Niken), có chức năng cảm nhận trực tiếp giá trị nhiệt độ thông qua sự thay đổi điện trở để truyền tín hiệu về thiết bị hiển thị hoặc điều khiển.
3. Nguyên lý hoạt động của RTD ra sao?
- Nguyên lý hoạt động chính của RTD là chuyển đổi nhiệt độ cần đo sao cho chúng trở thành tín hiệu điện trở.
- Khi nhiệt độ ở đầu đo của nhiệt điện trở được thay đổi thì đầu kia của cảm biến sẽ xuất hiện ra một điện trở. Đó cũng chính là cơ sở chính để đo nhiệt độ của nhiệt điện trở.
- Khi nhiệt độ cần độ tăng hoặc giảm, thì điện trở RAB=RRTD sẽ được tăng hoặc giảm theo cùng nhiệt độ cần đó. Từ việc đo giá trị điện trở đó, ta có thể suy ra ngược lại giá trị của nhiệt độ.
4. Ưu và nhược điểm của RTD
* Ưu điểm:
- Sử dụng RTD giúp con người đo được nhiệt độ với mức chính xác cao, thang đo được ở một phạm vi rộng lớn nên có thể đưa RTD dùng trong công nghiệp. Nhiệt điện trở còn được thiết kế rất đa dạng với nhiều thành phần có độ bền cao, khả năng dẫn nhiệt tốt, có hai loại để người dùng lựa chọn gồm loại cây và loại dây vì thế mang đến sự linh hoạt khi lắp đặt trong các nhà máy công nghiệp.
* Nhược điểm:
- Mặc dù có khả năng đo nhiệt độ một cách chính xác cao lên tới 99.9% thế nhưng khả năng đo nhiệt của RTD vẫn có một giới hạn nhất định. Đây chính là nhược điểm duy nhất của điện trở nhiệt này. Cụ thể, RTD không thể đo mức nhiệt vượt quá 850 độ C.
5. Ứng dụng
- Đo và kiểm tra nhiệt độ trong các công trình công nghiệp, nhà máy:
+ RTD được ứng dụng để đo nhiệt độ trong các khu vực có nhiệt độ cao như hệ thống làm lạnh, lò nung, máy móc công nghiệp, các quy trình sản xuất… Đo lường chính xác nhiệt độ giúp đảm bảo quy trình vận hành an toàn, ổn định, bảo vệ máy móc và nâng cao hiệu suất sản xuất.
- Ứng dụng thực tiễn của RTD trong công nghệ thực phẩm, y tế
+ Ứng dụng RTD trong giám sát, kiểm soát nhiệt độ trong quá trình sản xuất, lưu trữ, vận chuyển các loại hàng hóa nhạy cảm với nhiệt độ. Trong y tế, RTD được sử dụng trong các thiết bị đo và giám sát nhiệt độ cơ thể để hỗ trợ cho việc chẩn đoán, điều trị.
- Ứng dụng RTD trong công nghiệp ô tô:
+ Trong công nghiệp ô tô, RTD được sử dụng để đo nhiệt độ hệ thống làm mát động cơ và các thành phần quan trọng khác. Khi nhiệt độ được kiểm soát đúng mức giúp bảo vệ động cơ, nâng cao hiệu suất hoạt động của ô tô.
- Ứng dụng RTD trong điều khiển tự động:
+ Trong hệ thống điều khiển tự động, RTD được ứng dụng để đo và điều chỉnh nhiệt độ. Trong các quy trình công nghiệp và thiết bị gia dụng, góp phần duy trì ổn định, đáng tin cậy cho các quy trình và thiết bị.
