1. Cảm biến nhiệt độ là gì?
- Cảm biến nhiệt độ là thiết bị được dùng để đo lường sự thay đổi về nhiệt độ của các đối tượng cần kiểm soát và ổn định về nhiệt. Cảm biến nhiệt có khả năng thực hiện các phép đo nhiệt độ với độ chính xác cao hơn nhiều so các phép đo nhiệt độ thông thường khác. Khi sử dụng, cảm biến sẽ phát hiện sự thay đổi nhiệt độ của đối tượng cần đo để đưa ra tín hiệu, xử lý tín hiệu thông báo nhiệt độ tới người dùng thiết bị.
2. Nguyên lí hoạt động của cảm biến nhiệt độ là gì?
- Nhiệt độ biến đổi được hoạt động dựa trên sự thay đổi điện trở của loại kim để có sự thay đổi nhiệt độ vượt trội. Khi có sự chênh lệch nhiệt độ giữa đầu nóng và đầu lạnh sẽ có một sức mạnh V được phát sinh ở phần đầu lạnh. Lúc này, nhiệt độ ở đầu lạnh sẽ luôn được ổn định và đo được, phụ thuộc và chất liệu.
- Nguyên lý hoạt động này chủ yếu dựa trên mối quan hệ giữa kim loại và nhiệt độ, khi nhiệt độ bằng 0 thì điện trở sẽ ở mức 100 Ω, điện trở của kim loại tăng lên khi nhiệt độ tăng lên và ngược lại.
- Chính vì nguyên lý hoạt động này hiện nay các loại cặp nhiệt độ được sản xuất với các loại sức bền khác nhau: E, J, K, R, S, T.
3. Cấu tạo của cảm biến nhiệt độ
- Phần tử cảm biến: Đây là phần tử tiếp xúc trực tiếp với môi trường cần đo và có khả năng thay đổi một đại lượng vật lý (điện trở, điện áp...) theo nhiệt độ.
- Mạch xử lý tín hiệu: Chuyển đổi tín hiệu nhiệt yếu từ phần tử cảm biến thành tín hiệu điện mạnh hơn, ổn định hơn, dễ dàng đo lường và xử lý.
- Vỏ bảo vệ: Bảo vệ các thành phần bên trong khỏi tác động từ môi trường bên ngoài như bụi bẩn, độ ẩm, va đập... Vỏ bảo vệ thường được làm từ kim loại, ceramic hoặc nhựa.
4. Vai trò của cảm biến nhiệt độ trong đời sống
- Đo nhiệt độ cơ thể trong y tế
+ Cảm biến nhiệt độ được sử dụng để theo dõi nhiệt độ cơ thể của bệnh nhân trong lĩnh vực y tế. Điều này giúp bác sĩ chẩn đoán bệnh và đưa ra hướng điều trị phù hợp. Các loại cảm biến nhiệt độ thường được sử dụng trong y tế là cảm biến nhiệt trở (RTD) và cảm biến nhiệt điện (thermocouple).
- Điều chỉnh nhiệt độ trong nhà và văn phòng
+ Cảm biến nhiệt độ được sử dụng trong các hệ thống điều hòa không khí và lò sưởi để đo nhiệt độ phòng và điều chỉnh lượng nhiệt tỏa ra sao cho phù hợp với nhiệt độ mong muốn. Nó giúp tiết kiệm năng lượng và tạo ra một môi trường thoải mái cho người sử dụng.
- Giám sát nhiệt độ trong các ngành công nghiệp
+ Cảm biến nhiệt độ được sử dụng để theo dõi nhiệt độ trong các quá trình sản xuất, chẳng hạn như luyện kim, hóa dầu, chế biến thực phẩm. Điều này giúp đảm bảo chất lượng sản phẩm và an toàn cho công nhân làm việc trong môi trường có nhiệt độ cao.
- Giám sát nhiệt độ trong vận chuyển
+ Cảm biến nhiệt độ được lắp đặt trên phương tiện vận chuyển như xe tải, container, hoặc đơn vị vận chuyển đặc biệt để đo và gửi dữ liệu về nhiệt độ bên trong. Điều này giúp đảm bảo rằng hàng hóa được vận chuyển trong điều kiện nhiệt độ ổn định.
5. Một số loại cảm biến nhiệt độ phổ biến

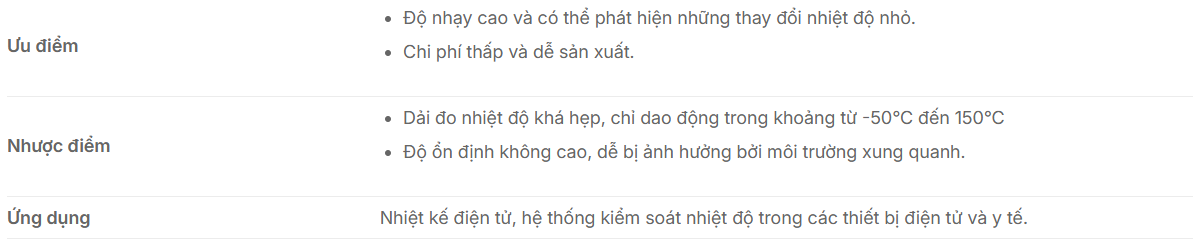

* Cảm biến nhiệt điện trở (Thermistor)
- Cảm biến nhiệt điện trở (Thermistor) là một loại cảm biến được làm từ hỗn hợp các oxit kim loại như mangan, niken, coban, hay các chất oxit kim loại khác. Các chất này được trộn với tỉ lệ nhất định, nén chặt trong vỏ gốm cách điện, và sau đó được nung ở nhiệt độ cao.
- Nguyên lý hoạt động của cảm biến này dựa trên sự thay đổi điện trở của hỗn hợp vật liệu khi nhiệt độ thay đổi. Cảm biến sẽ ghi nhận sự thay đổi này và chuyển nó thành tín hiệu đo được.

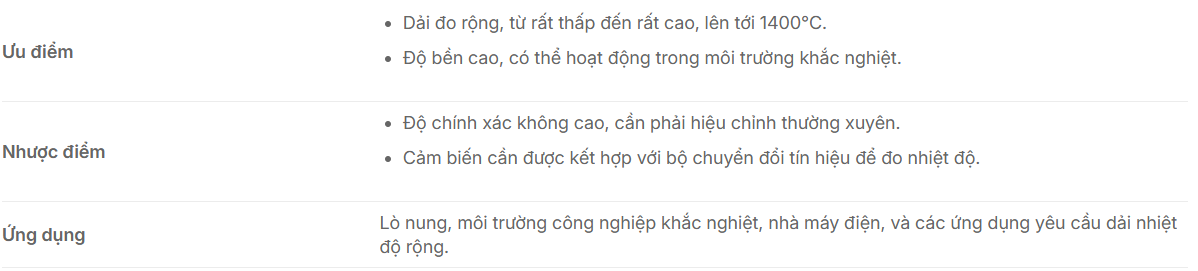

* Cặp nhiệt điện (Thermocouple)

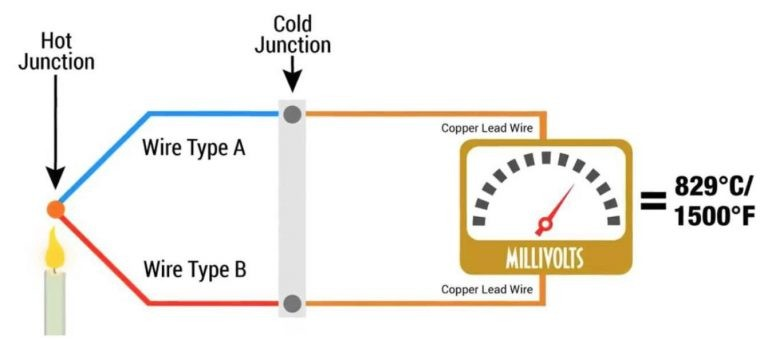

- Cặp nhiệt điện (Thermocouple) là một loại cảm biến nhiệt độ được cấu tạo từ hai dây dẫn kim loại khác nhau, được hàn nối tại một đầu gọi là đầu nóng, còn đầu kia gọi là đầu lạnh.
- Nguyên lý hoạt động của cặp nhiệt điện dựa trên hiệu ứng Seebeck, khi có sự chênh lệch nhiệt độ giữa hai đầu, sẽ tạo ra một suất điện động (EMF) tỷ lệ với sự khác biệt nhiệt độ giữa chúng.
- Tùy vào chất liệu kim loại sử dụng, suất điện động tạo ra có thể khác nhau, vì vậy các loại cặp nhiệt điện được phân loại theo các ký hiệu như J, E, K, R, S, T, mỗi loại có đặc tính và phạm vi đo nhiệt độ riêng.
* Điện trở nhiệt (RTD – Resistance Temperature Detector)

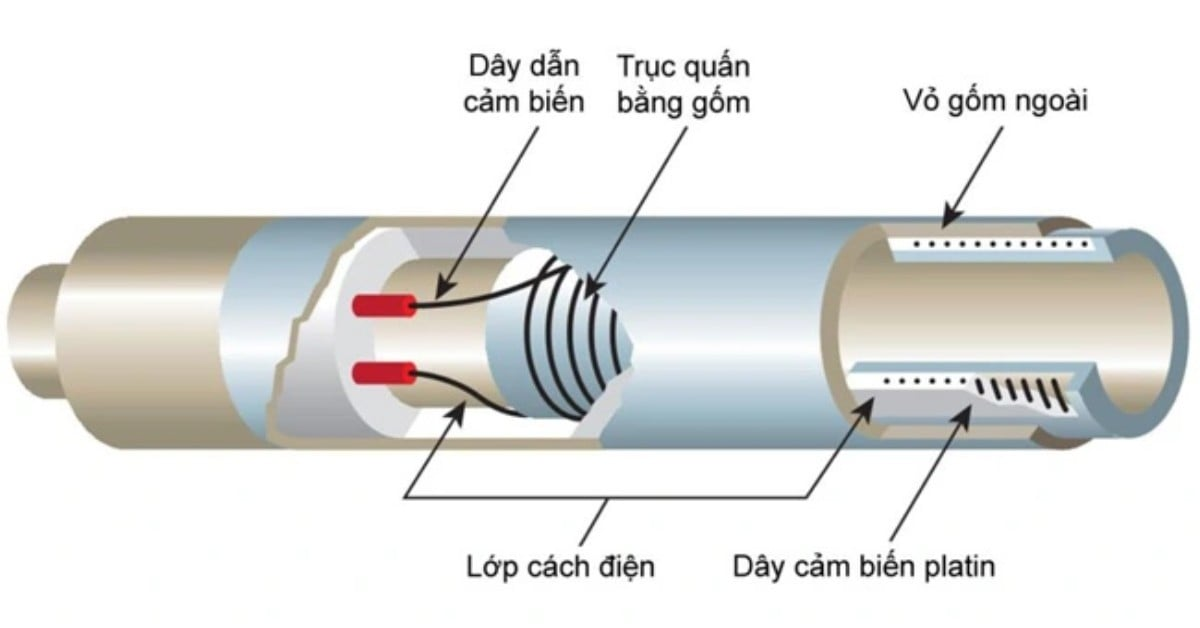

- Điện trở nhiệt (RTD – Resistance Temperature Detector) là một loại cảm biến nhiệt độ sử dụng các dây kim loại, thường là platinum, được quấn quanh đầu đo. Khi nhiệt độ thay đổi, điện trở của các dây kim loại cũng thay đổi theo.
- Để đo nhiệt độ, người ta dựa vào sự thay đổi điện trở giữa hai đầu dây kim loại. RTD được phân loại theo số lượng dây như 2 dây, 3 dây hoặc 4 dây, tùy vào ứng dụng và yêu cầu về độ chính xác.
* Cảm biến nhiệt bán dẫn (Semiconductor Temperature Sensor)
- Cảm biến nhiệt bán dẫn (Semiconductor Temperature Sensor) là loại cảm biến sử dụng các vật liệu bán dẫn như silicon để đo nhiệt độ.
- Nguyên lý hoạt động của cảm biến này dựa trên sự thay đổi tính chất điện từ của vật liệu bán dẫn khi nhiệt độ thay đổi. Khi nhiệt độ tăng, điện trở của vật liệu bán dẫn sẽ giảm hoặc dòng điện sẽ thay đổi, từ đó có thể đo được nhiệt độ.

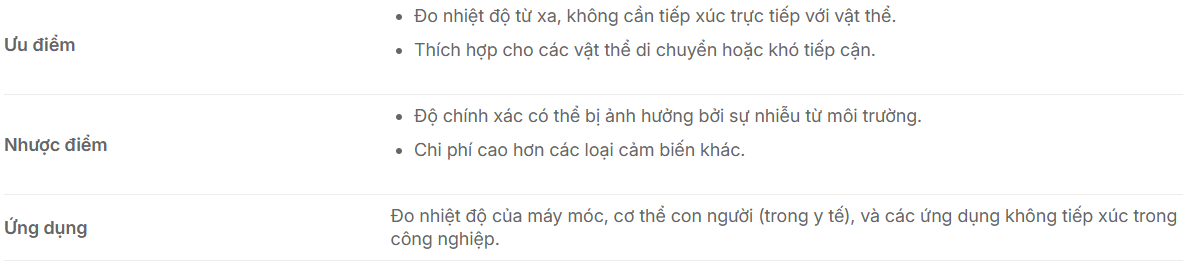

* Cảm biến nhiệt hồng ngoại (Infrared Temperature Sensor)
- Cảm biến nhiệt hồng ngoại (Infrared Temperature Sensor) là loại cảm biến đo nhiệt độ mà không cần tiếp xúc trực tiếp với vật thể.
- Loại cảm biến này hoạt động dựa trên việc đo lường bức xạ hồng ngoại phát ra từ bề mặt vật thể. Mỗi vật thể có một mức độ phát bức xạ hồng ngoại khác nhau, và lượng bức xạ này tỷ lệ thuận với nhiệt độ của vật thể. Cảm biến hồng ngoại thu nhận bức xạ này, chuyển đổi nó thành tín hiệu điện và từ đó tính toán được nhiệt độ của vật thể.
